WiFi 11

2,4 GHz WLAN antenna IEEE 802.11b/g norma szerinti vezeték nélküli hálózatokhoz

Műszaki adatok:

Frekvenciasáv: 2,4 - 2,5 GHz
Antenna nyereség: 11 dBi
Talpponti impedancia: 50 Ohm
Állóhullámarány: < 1:1,2
Nyílásszög: 55° (-3dB)
Kompatibilitás: IEEE 802.11 b/g
Polarizáció: lineáris
Polarizáció lehetséges beállításai: függőleges, vízszintes, köztes polarizációs síkok
Alkalmazható kábeltípusok: H155, RF240, LMR240, RG6U*

Mechanikai adatok:

Antenna fej befoglaló mérete: 112 x 112 x 28 mm
Rögzítő szár hossza: 80 mm
Nettó súly: 7 dkg
Súly H-11 tartóval: 7,7 dkg
Súly 16-27 szalagbilinccsel: 10,0 dkg
Súly 30-45 szalagbilinccsel: 11,5 dkg
Fajlagos nyereség mutató: 96 -143 dBi/Kg felerősítéstől függően



Egyéb információk

Csomagolás:

Kartondoboz
Súly csomagolással együtt: 16 dkg

Magasra telepítéshez alkalmazható könnyűfém cső:

Méret: 25 x 1 mm (max. 4 méter)
Anyag: AlMgSi ötvözet
Súly: 21dkg/méter


Cserép alá helyezhető tartóhoz alkalmazható könnyűfém cső:

Méret: 22 x 1 mm (max. 2 méter)
Anyag: AlMgSi ötvözet
Súly: 18 dkg/méter


Falra, ablakkeretre rögzítéshez alkalmazható lapos hajlítható nyelv:

Méret: 110 x 13 x 2 mm
Anyag: Félkemény Alumínium
Súly: 0,65 dkg

A WiFi 11 antenna fentebb felsorolt rádiótechnikai tulajdonságait az alábbi diagramok tanusítják. A WiFi 11 antenna mérési diagramjai Rohde&Schwarz FSH26 típusu mérőműszerrel készültek.

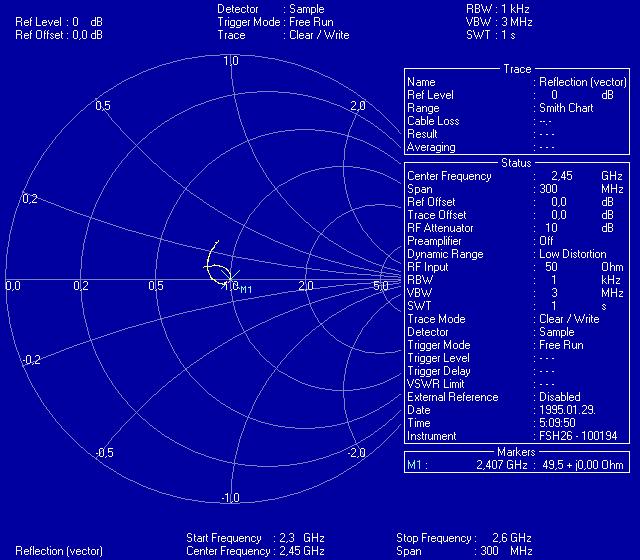

Smith diagram

A diagramról leolvasható, hogy az antenna talpponti impedanciája 2407 MHz frekvencián 49,5 Ohm, rezisztív.

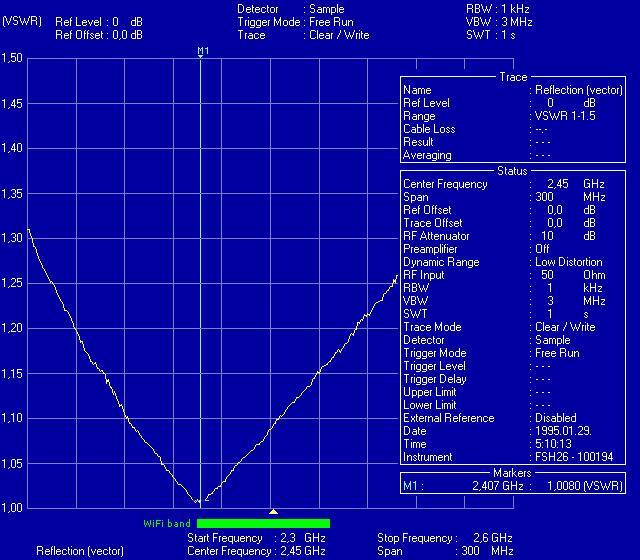

VSWR diagram

A diagramról leolvasható, hogy a WiFi 11 állóhullám aránya a teljes WiFi sávban VSWR 1,16 alatt marad.

***

A WiFi 11 antenna fentebb specifikált műszaki adatai az alkalmazott nagy méretazonosságot biztosító gyártástechnológia következtében minden egyes legyártott példányra érvényesek. Az antenna paraméterei a kémiailag stabil szigetelő és burkolati elemek alkalmazása következtében időben nem változnak. Az antenna paramétereit nem befolyásolja a szélsőséges időjárásnak kitettség.

A WiFi 11 antenna egyenárammal szemben zárt hurkot képvisel, ezért sztatikus feltöltődés ellen védett. A zárt hurok a közeli elektromos kisülések káros hatásaitól megvédi az antennához kapcsolt kényes rádiótechnikai eszközöket.

Szerelési útmutató

Fényképek az antennáról

Általános ismertető

Főoldal

*A WiFi 11 antenna 75 Ohm hullámellenállású kábellel (RG6U) történő táplálása illesztési veszteséget eredményez, melynek névleges értéke / 50 Ohm adó / 75 Ohm kábel / 50 Ohm antenna / struktúrában 0,68 dB. Az RG6U kábel ára 2006. év végén hozzávetőlegesen ötöd része a H-155 kábelének, ezért takarékossági okból megfontolandó az alkalmazása, főleg hosszú tápvonalat igénylő telepítéseknél. Meg kell jegyeznünk azt is, hogy az RG6U kábel csillapítása rendkívül kicsi, (3,7dB/10méter 2,4 GHz-en) ezért az illesztési veszteség ellenére is hatékonyan üzemeltethető vele a WiFi 11 antenna, amelybe az RG6U kábel közvetlenül beköthető. (Az RG6U kábel wireless eszközhöz csatlakozatásához F / RP SMA átmenet alkalmazását javasoljuk.)
