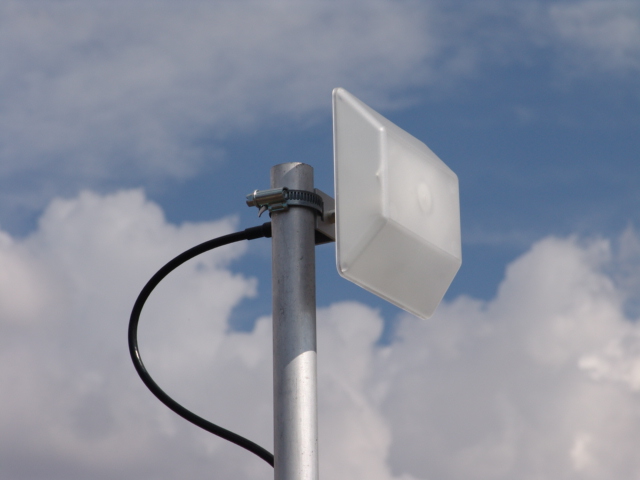

A képen a WiFi 11 antenna látható vékonyfalú könnyűfém árbócon. Az antenna súlya a 16-27 mm között állítható felerősítő szalagbilinccsel együtt is csak 10 dkg! Az antennát áttetsző Polikarbonát burkolat borítja, amely egyaránt ellenáll az UV sugárzásnak és az erőteljes mechanikai behatásoknak, például a jégverésnek. A reflektor lemez könnyű Alumínium-Magnézium-Szilícium ötvözetből készült. Az antenna minden fémalkatrésze korrózióálló bevonattal van ellátva.

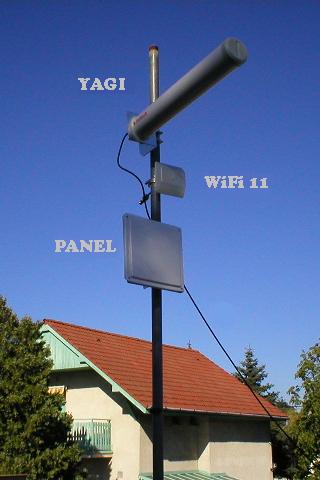

Összehasonlítás más antennákkal

Számos gyártó kínál a WiFi 11 antennához hasonló célra antennákat. Ezek között találhatunk nagyobb nyereségű típusokat is, mint a WiFi 11. Az antenna kiválasztásánál azonban legyünk nagyon körültekintőek. Tapasztalataink szerint ugyanis egyes gyártók jóval nagyobb antennanyereségre specifikálják termékeiket mint a valóságos érték. Ennek a gyakorlatnak feltehetőleg az indokolatlan piaci előnyök megszerzése a célja. Amennyiben nagyobb nyereségű antennát kívánunk alkalmazni mint a 11 dBi nyereségű WiFi 11 antenna, akkor valamilyen úton győződjünk meg arról, hogy a kiválasztott antenna ténylegesen teljesíti-e a specifikált nyereség értéket. Támpontul szolgálhat, hogy szakirodalmi adatok szerint egy optimálisan konstruált Yagi antenna amely 13 elemet tartalmaz, 13,6 - 15,5 dBi nyereséget teljesít a hosszúságától függően. Amennyiben tehát egy 13 elemes Yagi antenna esetében ennél feltűnően magasabb nyereséget ad meg a gyártó, úgy valószínűsíthető, hogy a specifikált adat nem felel meg a valóságnak. (Az elemek száma a direktorok a sugárzó és a reflektor együttes számát jelenti.) Összehasonlító méréseink során találtunk olyan burkolat nélküli Yagi antennát, amely 13 elemével 18,6 dBi nyereségre van specifikálva. Méréseink szerint azonban csak 1dB-vel haladta meg az általa szolgáltatott jelszint a WiFi 11 által szolgáltatott jelszintet. Ez pedig azt jelenti, hogy a tényleges nyereség csupán 12 dBi körüli értékre tehető. Egy névlegesen 18 dBi nyereségű panel antenna pedig csupán 3 dB-vel szolgáltatott nagyobb jelet a WiFi 11 antennánál, azaz ténylegesen csak 14 dBi-t teljesített. Ez az 1 - 3 dB közé eső nyereségtöbblet nincs arányban a vizsgált antennák jóval nagyobb méretével és súlyával. Javasoljuk ezért, hogy amennyiben a 11 dBi nyereség nem elegendő egy link stabil fenntartásához, használjunk parabola tükröt antennánk nyereségének hatékony megnöveléséhez. (A WiFi 11 antenna nyeresége egy 55 cm-es offset parabolával 22 dBi-re növelhető.) Egy ténylegesen 11 dBi nyereségű antenna azonban önmagában is elegendő a szokásos távolságú linkek kiépítéséhez, amennyiben a rálátás feltételei maradéktalanul teljesülnek.

A rálátás kulcsa legtöbb esetben az elegendő árbocmagasság. A szomszédos épületek fölötti átlátást gyakran csak 1 - 2 méter tetőgerinc feletti magassággal lehet biztosítani. Egy ilyen magas árboc felállítása azonban eléggé költséges, ha az a szokásos 1 colos vagy 5/4 colos horganyozott acélcsőből készül. Használhatunk olcsó könnyűfém árbocot is, azonban ekkor könnyű, ugyanakkor elegendő nyereségű antennát kell használnunk.

A WiFi 11 átlagos beépítettségű terepen akár 3 Km áthidalására elegendő nyeresége mellett olyan csekély súlyú, hogy azt jóval a tetőgerinc fölötti magasságba tudjuk telepíteni olcsó könnyűfém árbocon is. A könnyűfém árboc további előnye, hogy anyagában korrózióálló, ezzel tartós és esztétikus megoldást kínál az antenna felerősítéséhez.

Szolgáltatókat rendszerint pont-multipont architektúrában érhetünk el, ahol a szolgáltató körsugárzóval, vagy szektorsugárzókkal körkörösen, vagy több irányba szór. A szolgáltató antennája által lefedett terület sugara ilyenkor tipikusan néhány kilométer. Pont-pont viszonylatban, pontosan egymásra irányított iránysugárzókkal azonban nagyobb távolságok is áthidalhatók. Két egymásfelé fordított WiFi11 antennával meglepően nagy távolságok is áthidalhatók, különösen akkor, ha legalább az egyik antenna magaslati ponton kerül elhelyezésre.





A fajlagos nyereség mutató meghatározása összehasonlítási lehetőséget ad a különféle antennák egységnyi súlyra eső nyeresége között. Az egységnyi súlyra eső nyereség az antenna nyereségének és súlyának hányadosával képezhető.

A WiFi 11 antennánál ez az érték 11 dBi / 0,10 Kg = 110 dBi/Kg

Összehasonlításképpen az alábbiakban közöljük néhány, más gyártó által előállított antenna teljesítmény / súly mutatóit:

Lapos antennák: Skycon A-2400-01; 12.5 dBi / 0,6 Kg = 20,8 dBi/Kg Hosszú antennák: Seltech yagi; 15 dBi / 1,24 Kg = 12 dBi/Kg Grid antennák: Pacific Wireless GD57-21; 21dBi / 1,4 Kg = 15 dBi/Kg Parabola antennák: ANT-PA20; 20 dBi / 2,26 Kg = 8,8 dBi/Kg
