RP SMA / F átmenet

Lehetővé teszi RG6U kábel csatlakoztatását wireless eszközökhöz

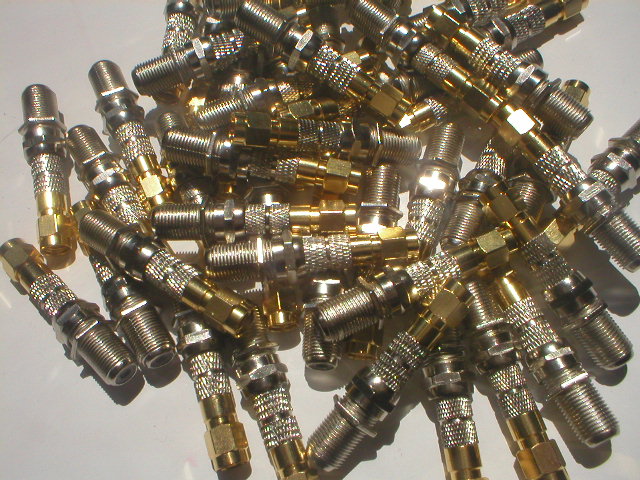

Csatlakozó átmenetek RP SMA dugó és F aljazat végződéssel.

A WiFi 11 és a CQuad 12 antenna egyaránt alkalmas RG6U* jelű koaxiális kábel befogadására. Az RG6U kábel 6,8 mm-es külső átmérője azonban nem teszi lehetővé az RP SMA csatlakozó közvetlen felerősítését a kábelvégre, ezért van szükség egy megfelelő csatlakozó átmenetre. A csatlakozó átmenet egyik végén RP SMA dugó, a másik végén F aljazat végződésű. Az antennához vezető RG6U kábelre ezért egy F csatlakozó dugót kell szerelni. Ez csatlakozik majd az átmenet F aljazatához. Az F csatlakozó szerelése rendkívül egyszerű, ezért az RG6U kábellel történő telepítés nem csak a kábel alacsony ára miatt takarékos megoldás, hanem használatával a szerelési munka is rövidebb időt vesz igénybe.

10 méter RG6U és 10 méter H155 kábel csillapításának összehasonlítása tényleges üzemi viszonyok között

Vissza a kiegészítők és szerelvények oldalra

Főoldal

*Az RG6U egy 75 Ohm hullámellenállású CATV kábel, amelyet nagy tömegben gyártanak, ezért nagyon olcsó. Egy 50 Ohm hullámellenállású antenna 75 Ohm hullámellenállású kábellel (RG6U) történő táplálása illesztési veszteséget eredményez, melynek névleges értéke / 50 Ohm adó / 75 Ohm kábel / 50 Ohm antenna / struktúrában 0,68 dB. Ez a veszteség azonban elhanyagolható egy néhány méteres kábel teljes veszteségéhez viszonyítva. Az RG6U kábel (75 Ohm) ára 2006. év végén hozzávetőlegesen ötöd része a WLAN hálózatokban leggyakrabban alkalmazott H-155 (50 Ohm) kábelének, ezért főleg hosszú tápvonalat igénylő telepítéseknél jelentős megtakarítás érhető el alkalmazásával. Meg kell jegyeznünk azt is, hogy az RG6U kábel hosszegységre eső csillapítása nagyon kicsi, (3,7dB/10méter 2,4 GHz-en) ezért nagyon hatékonyan üzemeltethetők vele a SECRON antennák, amelyek mindegyikébe közvetlenül beköthető az RG6U kábel.
