T 50
Antenna tartó cseréptetőhöz

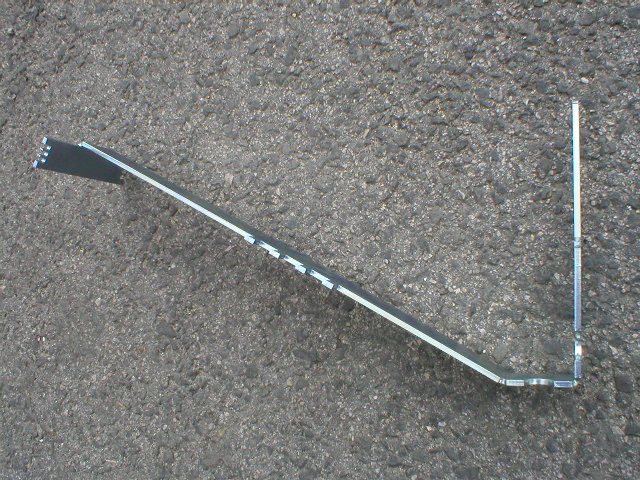

T 50 tartó oldalnézetben
A legelegánsabb megoldás könnyű antennák háztetőre telepítéséhez a cserép alá bujtatható T 50 tartó. A T 50 tartó 22 mm átmérőjű könnyűfém csőre szerelt antenna megtartására készült. A T 50 tartó esztétikus megjelenés mellett biztosítja az antenna ideális helyre telepítését.
A T 50 tartó a teljes tetőfelület bármely részére felszerelhető, így lehetőséget ad a rálátást leginkább biztosító telepítési hely használatára.
A T 50 tartó a tetőszerkezet megbontása nélkül biztosítja a WiFi 11 antenna rendkívül gyors telepítését bármilyen cseréptetőre. A tartó a padlástérből is felszerelhető, ezzel nagymértékben egyszerűsíti a szerelő munkáját. A felszereléshez elég egy cserepet hátracsúsztatni, amely a T 50 tartó elhelyezése után visszatolható eredeti helyére. A képen látható tartó bal fölső lapja a cserép tartó léc felső oldalához van csavarozva. A jobb alsó sarokban látható speciális kialakítású végződésre húzzuk rá a 22 x 1-es AlMgSi könnyűfém csövet, amelyre majd az antenna kerül. A tartócső rögzítését egy 16 - 27 mm tartományban állítható szalagbilincs biztosítja.
A koaxiális kábel padlástérbe vezetése a cserép alá helyezett tartó mellett, lentről-fel irányban történik. A T 50 tartó garantáltan beázás mentes megoldást kínál a WiFi 11 antenna telepítéséhez cseréptetős épületeken.(A Wifi11 antenna 22 x 1-es csőre rögzítéséhez 16 - 27 mm tartományban állítható szalagbilincset {AWAB, ABA, NORMA} használjunk.)
Hossza: cca. 50 cm
Anyaga: horganyzott acél
Súlya: 0,9 kg

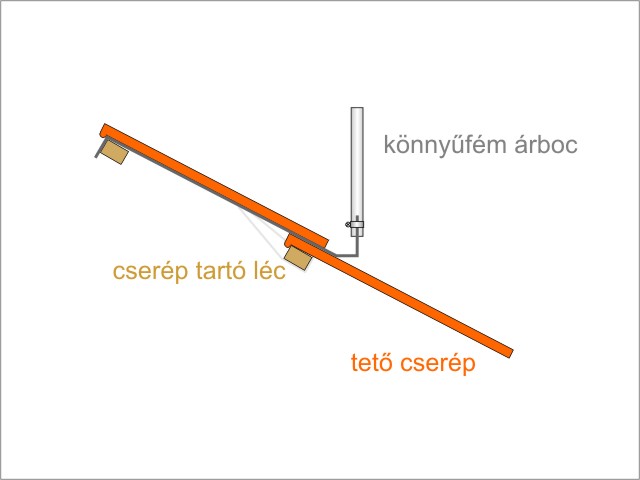

Szemléltető ábra a T 50 tartó cserép alá történő beillesztéséről.
Fél méternél magasabb árboccső alkalmazása esetén célszerű a T 50 tartó alsó felét
műanyag gyorskötöző szalaggal az alsó cserép tartó léchez hozzáhúzatni, ezzel a tartó terhelhetősége növelhető. Javasoljuk a 450 x 7,5 méretű, fekete színű műanyag gyorskötöző szalag alkalmazását.

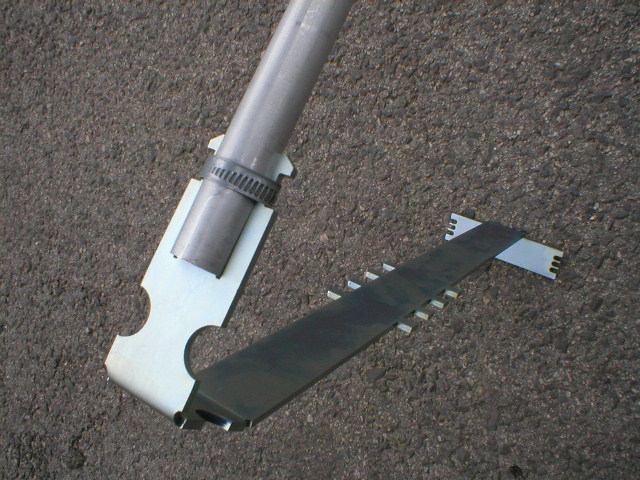

T 50 tartó 22 x 1 mm-es könnyűfém csővel szerelve.
A T 50 tartó körívekkel határolt, gyengített szakaszai lehetővé teszik, hogy kézi erővel végzett hajlítással bármilyen dőlésszögű tetőn függőlegesbe állítsuk a tartócsövet. A 4 mm vastag acéllemezből készült T 50 tartó egy 2 méter magas könnyűfém árboc és a csúcsára szerelt WiFi 11 antenna megtartására alkalmas.
