NanoStation eszközök falra, kémény oldalára, vagy más sík felületre trörténő felerősítéséhez.

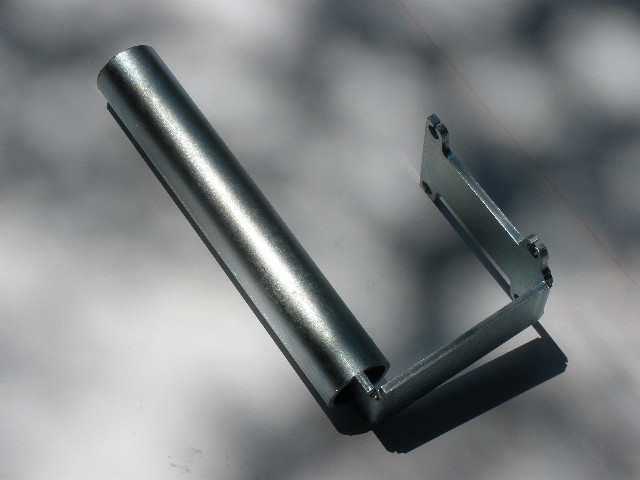

A Nano konzol célirányosan a NanoStation, a NanoStation Loco, továbbá a hasonló kialakítású kültéri eszközök, mint például az EnGenius EOC-2610 masszív felerősítésére szolgál. A konzol célirányos mértezése folytán a lehető legkisebb fizikai méret mellett biztosítja ezen eszközök esztétikailag is elegáns felerősítését. A csőcsonk átmérője és hossza alkalmas mindegyik felsorolt eszköz megtartására.
A csőcsonk cserélhető! Egy hernyócsavar oldásával a csőcsonk lehúzható a konzol függőleges lapos nyelvéről. Ezzel a megoldással a konzol egyedi igényekre igazítható. Amennyiben például egy helyszínen több eszköz felerősítésére is szükség van, elég egyetlen konzolt felszerelni, ha arra megnövelt hosszúságú csőcsonkot helyezünk fel. Ez lehetővé teszi, hogy a konzol helyet biztosítson például egy parabola antennának, és egy kültéri aktív eszköznek is.
A csőcsonk cseréje egyetlen csavar oldása után gyorsan végrehajtható. A szerkezeti kialakítás biztosítja a csőcsonk elfordulásának meggátolását is.
A felerősítő furatok függőleges távolsága a szabványos téglamérethez igazodik, ezzel biztosítható, hogy mind a négy tipli a téglák középvonalába kerüljön.
A konzol felerősítő fülei úgy vannak elhelyezve, hogy a konzol többi része nem akadályozza a csavar behajtó szerszámot a hozzáférésben. A csavarok behajtásához ezért akár racsnis csőkulcsot is használhatunk, amely a leggyorsabb és legkényelmesebb eszköze a konzol felerősítésének.
A tartó 4 mm vastag acélból készült, amely egy 34 milliméter külső átmérőjű csőben végződik. (1 colos vízcső) A fali tartó felerősítése 4 darab 8 x 80-as méretű állvány csavarral történik, amely 12 x 80-as műanyag tiplikkel kerül rögzítésre a falban. (A csavar 25 Forintos áron, a tipli 15 Forintos áron szerezhető be például a
Szögker üzletekben./ 2009. évi árak)
Műszaki adatok
Csőcsonk átmérője: 34 mm
Csőcsonk hossza: 200 mm
Eltartás távolsága: 110 mm
Felerősítő furatok átmérője: 8 mm
Súly: 72,4 dkg
Profilméret: 40 x 4 mm
Teherbírás: 10 kg
Anyaga: horganyzott acél
U 11
Szuper erős fali konzol

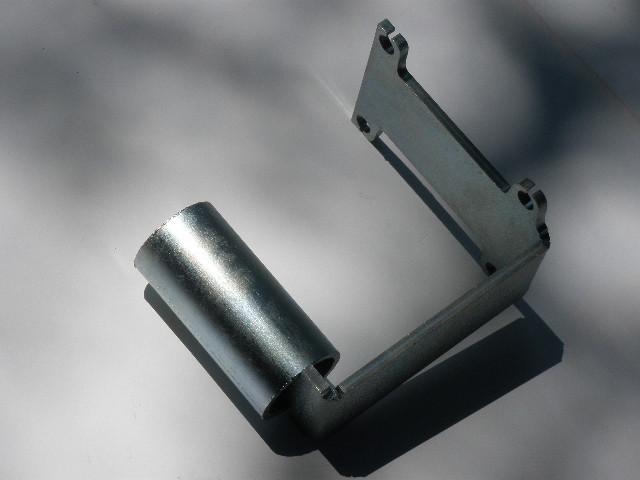

A fali konzol képe
Amikor az átlagosnál nagyobb távolság áthidalására van szükség, parabola antennával oldható meg hatásosan egy link kiépítése. A parabola felerősítése azonban merev tartószerkezetet igényel. A szél ereje nagy erőket kelt a tányéron, amely a tányérról a tartószerelvényre, majd a tartóra tevődik át. A nagyobb méretű parabolák keskeny nyílásszöge miatt csekély deformáció sem engedhető meg a tartószerkezeteknél, mert az jelszint csökkenéshez vezethet.
A Secron U 11 jelű tartója kis méretével és robosztus konstrukciójával lehetővé teszi bármelyik Secron parabola merev felerősítését falra, kémény oldalára, vagy más sík felületre.
A tartó 4 mm vastag acélból készült, amely egy 34 milliméter külső átmérőjű csőben végződik. (1 colos vízcső) A fali tartó felerősítése 4 darab 8 x 80-as méretű állvány csavarral történik, amely 12 x 80-as műanyag tiplikkel kerül rögzítésre a falban. (A csavar 25 Forintos áron, a tipli 15 Forintos áron szerezhető be például a
Szögker üzletekben./ 2009. évi árak)
Műszaki adatok
Csőcsonk átmérője: 34 mm
Csőcsonk hossza: 70 mm
Eltartás távolsága: 110 mm
Felerősítő furatok átmérője: 8 mm
Súly: 43,2 dkg
Profilméret: 40 x 4 mm
Teherbírás: 10 kg
Anyaga: horganyzott acél
Fúrósablon

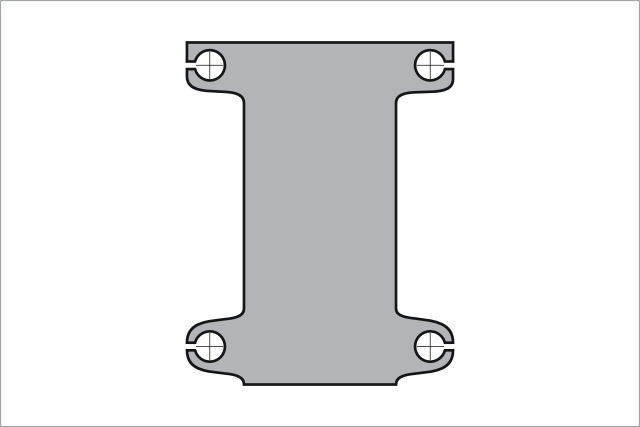

Ha ezt a weboldalat kinyomtatja, a fenti rajzot fúrósablonként használhatja. A rajz a konzol talpnyomát ábrázolja mérethelyesen. Sablonnal könnyebb a furatok helyét kijelölni a falon, mint az alkatrész furatain keresztülszúrt ceruzával.
***
Egyedi méretezésű tartók tervezését és legyártását vállaljuk 100 darabot meghaladó igény esetén!
Vissza a kiegészítők és szerelvények oldalra
