A moduláris rendszer alapantennából és kiegészítő parabolatükrökből áll. A moduláris rendszer segítségével 2,4 GHz-en 11 dBi, 18 dBi és 22 dBi, 5 GHz-en 12 dBi, 22 dBi és 27 dBi nyereségű antennákhoz juthatunk. A parabola tükrök karjai villás végződésüek, amelyhez az alapantenna kengyele precízen illeszkedik. A villás végződésű kar nyitott kialakításának köszönhetően a már felkábelezett alapantenna is gyorsan rögzíthető a karhoz. A rögzítés nem tart tovább 10 másodpercnél.

A moduláris rendszer előnye, hogy nem kell különféle antennákat készleten tartani azért, hogy az AP-hoz közeli és a távolabb eső kliensek számára közel azonos jelszintű hozzáférést tudjunk biztosítani. Minden telepítésnél ugyanazt az antennát használhatjuk önmagában vagy parabola reflkektorral kiegészítve. Ha egy alapantennával (WiFi 11 vagy CQuad 12) végzett telepítés után esetleg az derül ki, hogy nagyobb jelszintre van szükség, úgy pár perc alatt egy parabola tükröt helyezhetünk az alapantenna mőgé. Ha pedig egy kisebb parabola már van az alapantenna mögött, akkor azt egy nagyobbra cserélhetjük.

A gyakorlati tapasztalatok szerint egy ellátási területen idővel megnövekedhet a zavarszint, ekkor jól jön, ha az ügyfél végpontján nem kell egy teljes antennacserét végezni, és a probléma csupán egy pár perces beavatkozással elhárítható.

A villás végű tartóval szerelt parabolák az alapantennától függetlenül külön megvásárolhatók, utánrendelhetők.

A moduláris rendszer megoldást kínál a 2,4 GHz-es sáv és az 5 GHz-es sáv közötti átállásokra is, mert az összetevők hullámsávtól függetlenül csereszabatosak egymással.

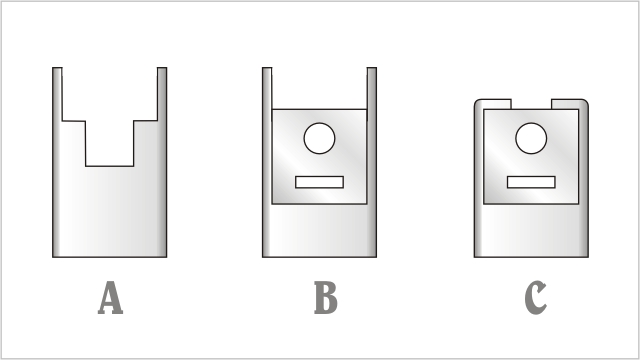

Az alapantenna villás tartóba helyezésének lépései

Az alapantenna néhány mozdulattal felerősíthető a villás végű karra. Ehhez csavarra vagy más egyéb kötőelemre nincs szükség. Ez a körülmény nagyban egyszerűsíti és ezzel meggyorsítja a tetőn végzett munkát.

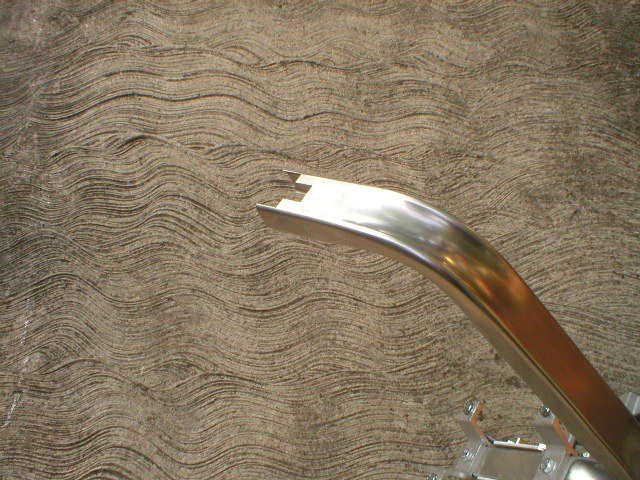

1 Vegyük kézbe a kart

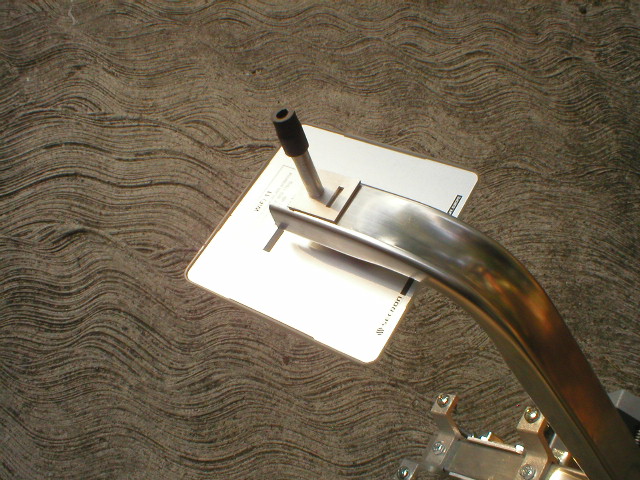

2. Illesszük bele a felkábelezett alapantenna kengyelét
3. Hajlítsuk laposfogóval a villa szárait a kenyel felső síkja irányába legalább 45°-os szögben

A fenti módon rögzített alapantenna ezzel stabil rögzítést kap. A rögzítés szükség szerinti oldása a villa fölső részének visszahajlításával történik.

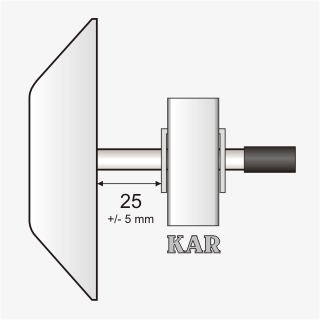

Az alapantenna fejének optimális távolsága a karba illesztett kengyel felszínétől 25 mm +/- 5 mm távolságra van. Ennek megfelelően nincs szükség a kengyel gyári helyzetén változtatni, amikor behelyezzük a villába.

Ne felejtsük el ellenőrízni a polarizáció beállítását! Az alapantenna hátlapján látható nyíl helyzetét figyelve forgassuk el az antennát a szára körül a kívánt polarizáció beállításához.

***

A moduláris antennák további alkalmazási lehetőségeiről, vagy válasz nélkül maradt kérdései megválaszolására érdekében keressen bennünket közvetlenül valamelyik elérhetőségünkön.
