A CQuad 27 offset parabola antenna az IEEE besorolás szerinti C sáv 5,1 - 5,9 GHz tartományában működik. Alkalmazható az 5 GHz-es sávban működő HiperLAN*, WiMAX** és más hasonló nagy sávszélességű adatátviteli eszközökhöz.

Kiemelendő sajátossága, hogy nagy hátrasugárzási csillapítás és alacsony oldalnyaláb kisugárzás jellemzi. A primfókuszos parabolákkal szemben előnye, hogy a primersugárzó nem áll a kisugárzott nyaláb útjában, így a teljes parabola felület hasznosul. A CQuad 27 merev felépítése következtében nem deformálódik, paraméterstabilitása nagy. (A primersugárzó garantáltan védett a beázástól, így nem kell számolni egy esetleges beázás okozta átmeneti üzemzavarral, mint ahogyan néhány más rendszerű primersugárzó esetében az elő szokott fordulni.)

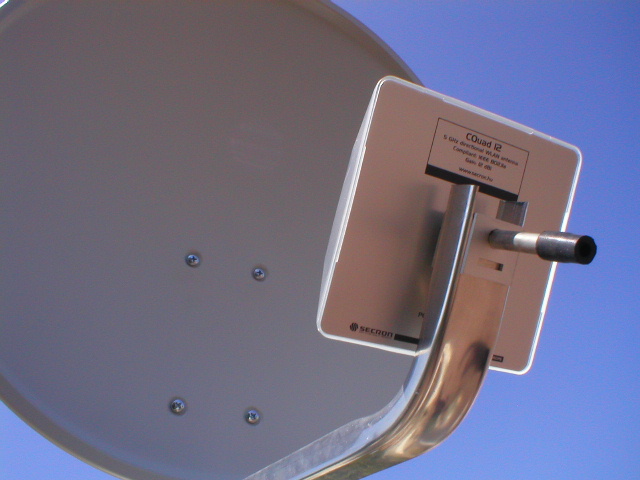

A CQuad 27 antenna egy CQuad 12 iránysugárzóval van betáplálva. A CQuad 12, mint primer sugárzó, az offset parabola fókuszában helyezkedik el. A primersugárzó felerősítése egyszerű és stabil. A primer sugárzó rögzítő szára egy szakaszon gumiágyba van ágyazva, így az hossztengelye körül elforgatható. Ez a műszaki megoldás lehetővé teszi, hogy a primer sugárzó elforgatásával az antenna polarizációját függőlegesről vízszintesre állítsuk át. Ez a művelet a már felszerelt antennán utólag is elvégezhető. A polarizáció váltáshoz szerszámra sincs szükség, mert az szabadkézzel elvégezhető. Hálózatok bővítésénél, újrakonfigurálásnál a polarizáció egyszerű átfordításának lehetősége nagyon hasznos lehet.

A CQuad 27 antenna dupla bilinccsel erősíthető fel a tartóárbocra, vagy egy fali konzolra. A dupla bilincs megakadályozza az antenna elfordulását erős szélviharnak kitett helyeken is.

A primer sugárzó szerkezeti kialakítása megegyezik a CQuad 12 antennáéval, amelynek részletes ismertetése a CQuad 12 oldalán található. Ugyanitt található a felkábelezés leírása is.

Néhány tanács tapasztalattal nem rendelkező felhasználóknak

A CQuad 27 antenna 27 dBi nyereséget nyújt, amely a keskeny nyalábszélesség (6°) következménye. Az antenna irányba állítása a kis nyalábszélesség miatt nagy gondosságot igényel. Először vízszintes síkban állítsuk az antenna irányát az AP antennája felé, ezt követően az elevációt (emelkedési szög) finomhangoljuk óvatosan, apró lépésekben. Az eleváció helytelen beállítása az AP jelének teljes elveszítését eredményezheti, ezért az elevációs beállítást ne hagyjuk egyszerüen csak a szállítási pozícióban. A konkrét helyen szükséges eleváció függ az AP telepítési magasságától és a tartó árboc függőlegeshez viszonyított csekély dőlésétől is.

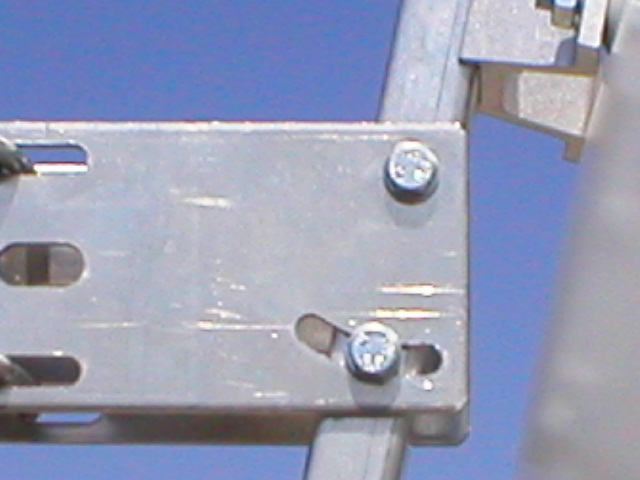

Kiindulási beállításnak a fenti képen látható eleváció beállítást alkalmazhatjuk. Az íves beállító nyílás közepére állított beállító csavar a felszínnel párhuzamos nyalábot állít be.

Az antennát nem lehet látás utáni becsléssel a legnagyobb jelszintre beállítani! A vételi jelszintet folyamatosan ellenőrizni kell, ameddig az utolsó rögzítőcsavar meghúzása is befejeződik.

Az antennát szűk nyílásszöge miatt merev árbócra vagy más stabil szerkezeti elemre erősítsük. (A széllökések által okozott kilengések egy mértéken túl hátrányosan befolyásolhatják az átvitel minőségét.) Érdemes tudni, hogy amennyiben a helyes iránytól való eltérés mértéke bármelyik irányban meghaladja a nyílásszög felét, úgy a kisugárzott teljesítmény 50%-a elvész. A CQuad 27 antenna esetében a nyílásszög fele csupán 3°.

Amennyiben nincs akadálymentes átlátás az AP antennájára, úgy nem évényesül az antenna nyeresége és nem szolgáltat nagyobb jelszintet, mint a CQuad 12 antenna. Szélsőséges esetben - amikor a vételi helyen csak reflektált jel van jelen - előfordulhat, hogy a nagyobb nyílásszögü, kisebb nyereségü antenna jobb eredményt nyújt. Törekedjünk ezért az antenna helyének gondos kiválasztására.
