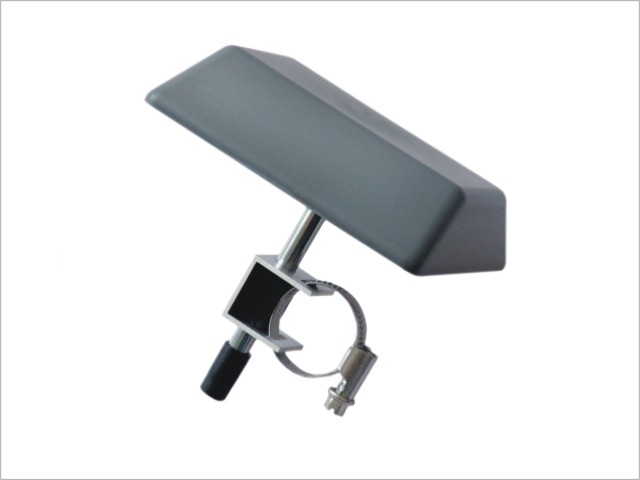

CQuad 12 antenna
A CQuad 12 antenna az IEEE besorolás szerinti C sáv 5,1 - 5,9 GHz tartományában működő szélessávú iránysugárzó. A CQuad 12 antenna az IEEE 802.11/a norma szerinti, vezeték nélküli adatátviteli eszközök hatótávolságának kiterjesztésére készült. Alkalmazható az 5 GHz-es sávban működő HiperLAN*, WiMAX** és más hasonló nagy sávszélességű adatátviteli eszközökhöz.
Tipikus alkalmazási területe: 5 GHz-es kliens oldali eszközök könnyen telepíthető, hatékony antennája.
Az antenna konstrukciós kialakítása és geometriai mérete azonos a 2,4 GHz tartományban működő WiFi 11 antennáéval, amelyről bővebb információt a
WiFi 11 oldalán találhat. A pehelykönnyű súly, az antenna felerősítésének változatos lehetőségei és a polarizáció átváltásának egyszerü módja kényelmes lehetőséget kínál a sokoldalú felhasználáshoz.
A CQuad 12 antenna úgy van kiképezve, hogy abba - mint egy csatlakozóba - közvetlenül köthető be a koaxiális kábel, jóval egyszerűbben és kissebb időráfordítással, mint ahogyan az egy szabványos csatlakozónál történik. A közvetlen bekötés lehetőségével egy kültéri csatlakozó megtakarítható. Az antenna kiváló tulajdonságainak érvényesülése érdekében, a merev belső érrel rendelkező alacsony csillapítású RF 240 jelü kábel alkalmazását javasoljuk.
Műszaki adatok:
Frekvenciasáv: 5,1 - 5,9 GHz
Átlagos antenna nyereség: 12 dBi
Sugárzó rendszer: reflektorfalas kettős quad
Talpponti impedancia: 50 Ohm
Állóhullámarány: < 1:1,8
Nyílásszög: 45° @ -3dB
Hátracsillapitás: -27 dB
Kompatibilitás: IEEE 802.11a
Polarizáció: lineáris
Polarizáció lehetséges beállításai: függőleges, vízszintes, köztes polarizációs síkok
Alkalmazható kábeltípusok: RF240, RG6U***
Mechanikai adatok:
Mérete: 112 x 112 x 28 mm
Tartó szár hossza: 71 mm
Súly szalagbilincs nélkül: 8,1 dkg
Súly szalagbilinccsel: 8,1 dkg + 3 dkg = 11,1 dkg
Súly H11 tartónyelvvel: 8,1 dkg + 0,65 dkg = 8,75 dkg
Egyéb adatok:
Burkolat anyaga: UV stabil polikarbonát
Szigetelő elem anyaga: PTFE
A konstrukció és a specifikáció változtatásának jogát fenntartjuk.

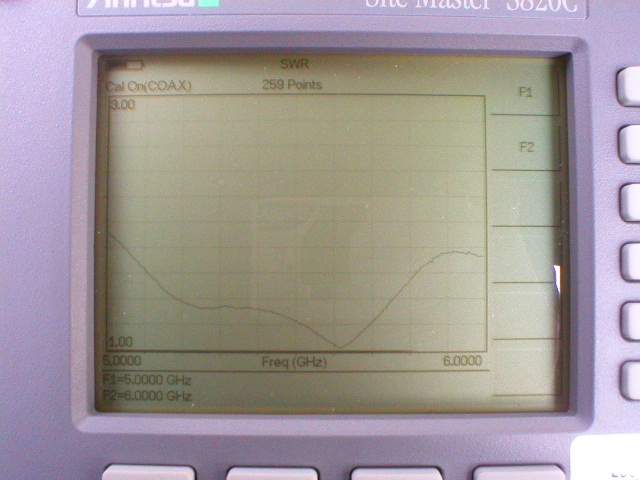

Az állóhullám arány értéke 5,1 - 5,9 GHz tartományban VSWR < 1,8
A kábel bekötésének lépései
1 Vegyük kézbe az RF240 kábel végét
2. húzzuk rá a mellékelt gumiharangot, majd ezt követően a mellékelt gumigyűrűt
3. csupaszítsuk le a kábel külső szigetelő burkát 15 mm hosszban
4. fésüljük hátra a szigetelő harisnyát
5. A harisnya hajlatától 2 mm-re csupaszítsuk le a külső szigeteléstől megfosztott szakaszt a belső érig
6. húzzuk a gumigyűrűt a 2 mm-es megmaradt belső szigetelő szakasz fölé és simítsuk rá a harisnyát
7. toljuk a kábel így előkészített végét az antenna szárba ameddig a belső ér az érvéghüvelyen át kibújik
8. forrasszuk be a belső eret az érvéghüvelybe
9. csípjük le a belső ér érvéghüvelyen túlnyúló végét
10. egyik kezünkkel a kábelt megtartva masszírozzuk a gumiharangot az antenna szárra.
A fenti módon szerelt kábel megbízható érintkezést biztosít a kábel és az antenna megfelelő pontjai között. A harisnya körkörös érintkezését a gumigyűrűnek a szár belső falára gyakarolt egyenletes nyomása biztosítja. (A gumigyűrű mérete: 4 x 1,5 anyaga: NBR70 nitrilkaucsuk)
A szár végére húzott gumiharang biztosítja a koaxiális kábel mechanikai rögzítését és az antenna szárának beázásmentes tömítését.

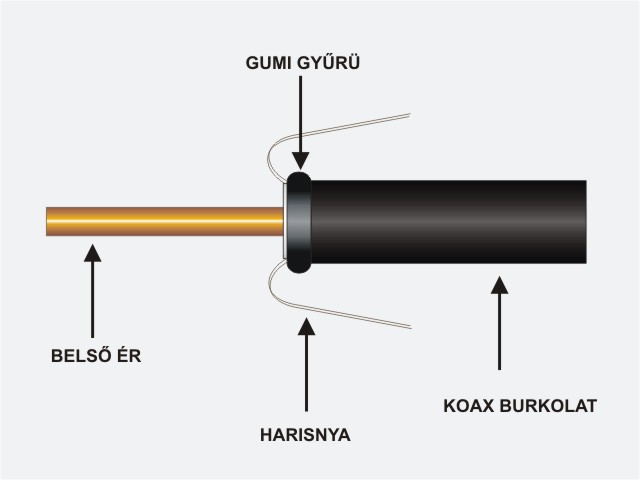

Az alábbi grafika szemléletesen mutatja a gumigyűrű helyét a kábel külső burkolatának végénél. (A harisnya szálai közül csak néhány szál került a rajzra az elrendezés jobb áttekinthetősége érdekében.)
